Do BIM 5D à Análise de Constructibilidade com IA: Um Workflow Integrado para Infraestrutura

Artigo técnico publicado no site Guilherme Guignone.

Introdução

A transformação digital na engenharia de infraestrutura tem avançado de forma consistente nos últimos anos, impulsionada, principalmente, pela consolidação do Building Information Modeling (BIM). No entanto, o verdadeiro potencial do BIM não reside apenas na modelagem tridimensional, mas na sua capacidade de integrar diferentes dimensões do projeto, tais como tempo e custo, estruturando processos mais eficientes e orientados à tomada de decisão.

Com a implementação progressiva dos usos BIM 4D e 5D, especialmente após a segunda fase do Decreto nº 10.306/2020, tornou-se evidente que o modelo deve assumir um papel mais estratégico, permitindo simular a execução da obra e antecipar impactos financeiros ao longo do ciclo de vida do empreendimento. Ainda assim, mesmo com esses avanços, existe um desafio importante: transformar a complexidade técnica desses modelos em informações compreensíveis, visuais e acionáveis para diferentes públicos.

É nesse contexto que a Inteligência Artificial (IA) surge como um elemento transformador. Ao ser integrada ao fluxo BIM, a IA amplia significativamente a capacidade de comunicação, análise e simulação dos projetos. O modelo deixa de ser apenas um instrumento técnico e passa a ser uma plataforma dinâmica de geração de valor, capaz de produzir imagens realistas, simular a evolução da obra e gerar insights estratégicos a partir de dados.

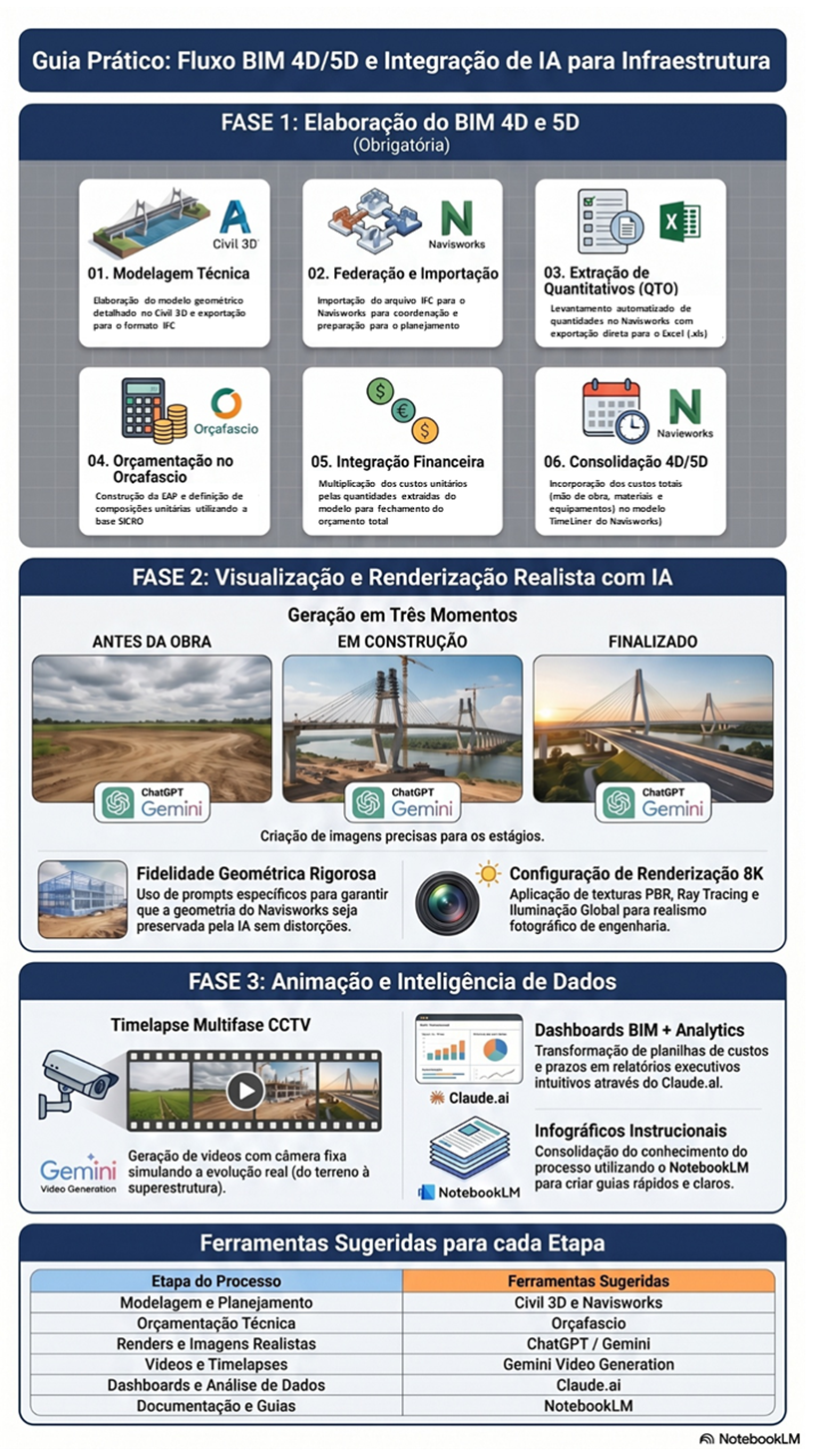

Este artigo apresenta um workflow completo que conecta o BIM 4D e 5D à Inteligência Artificial, estruturado a partir das etapas apresentadas no infográfico a seguir: desde a modelagem técnica, passando pela orçamentação e planejamento, até a geração de visualizações realistas, timelapses e dashboards analíticos.

A proposta é demonstrar como a integração entre ferramentas, processos e dados pode resultar em uma análise de constructibilidade mais robusta, apoiando decisões mais assertivas ao longo do projeto.

Fase 1 – Elaboração do BIM 4D e 5D como base estruturante

A primeira fase do workflow é dedicada à construção da base técnica do projeto, sendo considerada obrigatória para o sucesso das etapas subsequentes. Essa fase está diretamente alinhada ao método de orçamentação BIM aplicado à infraestrutura, no qual o modelo deve ser estruturado para integrar quantitativos, planejamento e custos desde as fases iniciais do projeto.

O processo inicia-se com a modelagem técnica no Autodesk Civil 3D, ferramenta amplamente utilizada para o desenvolvimento de projetos de infraestrutura linear, como rodovias e obras de arte especiais. Nesse ambiente, são definidos os elementos geométricos do projeto, incluindo traçado, seções típicas, camadas de pavimento e estruturas associadas. A exportação para o formato IFC garante interoperabilidade e permite que o modelo seja utilizado em diferentes plataformas ao longo do fluxo.

Na sequência, ocorre a federação e importação do modelo no Autodesk Navisworks, que passa a atuar como ambiente central de coordenação e planejamento. Essa escolha é estratégica, pois o Navisworks apresenta excelente desempenho com modelos lineares extensos e já é amplamente utilizado para verificação de qualidade e simulação 4D.

A etapa seguinte consiste na extração de quantitativos (QTO), realizada diretamente no Navisworks. Esse processo envolve o mapeamento das informações do modelo, considerando as unidades necessárias para a orçamentação. Em infraestrutura, essa etapa é particularmente crítica, pois envolve diferentes grandezas, como volume, área e extensão, que devem estar alinhadas às composições de custo.

Os quantitativos extraídos são então exportados para planilhas e utilizados na orçamentação por meio do Orçafascio, ferramenta em nuvem que permite a construção da Estrutura Analítica do Projeto (EAP) e a definição das composições unitárias. A utilização de bases como o SICRO é essencial nesse contexto, pois elas incorporam características específicas da infraestrutura, como o protagonismo dos equipamentos e a consideração de fatores como transporte e condições climáticas.

A integração financeira ocorre com a multiplicação dos custos unitários pelas quantidades extraídas, resultando no orçamento consolidado. Esses custos são então incorporados ao modelo no Navisworks, estruturando o BIM 5D e permitindo a visualização integrada de tempo e custo. Essa fase é fundamental porque transforma o modelo em uma plataforma de decisão.

Fase 2 – Visualização e Renderização Realista com IA

Com a consolidação do BIM 4D e 5D, inicia-se uma das etapas mais transformadoras do workflow: a integração da Inteligência Artificial para geração de visualizações realistas e construção de uma narrativa visual coerente com o modelo técnico. Essa fase representa a transição do BIM como ferramenta de engenharia para o BIM como instrumento de comunicação, validação e análise estratégica.

O ponto de partida dessa fase continua sendo o modelo IFC federado no Navisworks. É a partir dele que se define um princípio fundamental para toda a aplicação de IA: o modelo BIM é a referência absoluta, e a IA deve atuar exclusivamente como camada de interpretação visual, sem alterar a geometria ou a lógica construtiva.

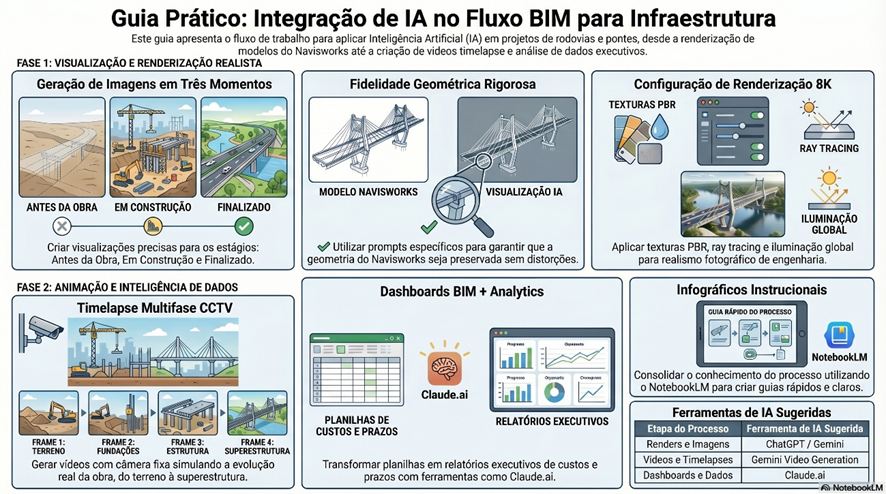

Figura 02 – Workflow fluxo IA

Construção da referência visual a partir do Navisworks

Antes mesmo da aplicação da IA, é necessário estabelecer uma base visual controlada. Isso envolve a definição precisa da câmera no Navisworks, incluindo posição, ângulo, distância focal e enquadramento. Esse enquadramento deve ser mantido de forma consistente ao longo de todas as imagens e vídeos gerados posteriormente.

Essa decisão metodológica é extremamente relevante. Ao manter o mesmo ponto de vista, todas as imagens geradas pela IA passam a representar diferentes momentos de um mesmo espaço físico, e não interpretações distintas. Isso cria continuidade visual e permite comparar estados da obra com clareza, o que é essencial para análise de constructibilidade e comunicação com stakeholders.

Normalmente, são utilizadas vistas oblíquas, com leve inclinação abaixo do tabuleiro da ponte, permitindo visualizar simultaneamente a estrutura e sua relação com o terreno. Esse tipo de enquadramento favorece a leitura da obra e reforça a percepção de escala.

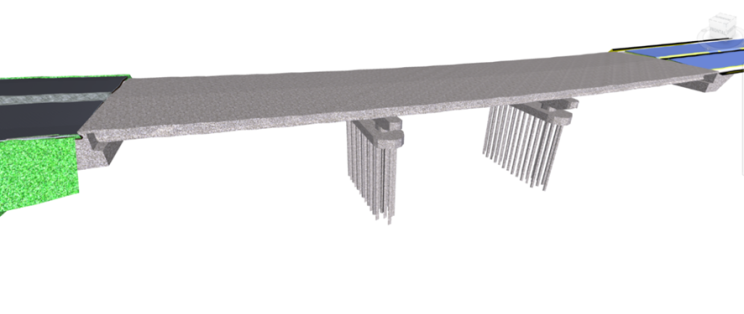

Figura 03 –Modelo IFC etudo de caso - geração de imagem base

Geração de imagens em três momentos da obra

A estratégia central dessa fase é a geração de imagens em três momentos distintos: antes da obra, durante a construção e após a finalização. Essa abordagem não é apenas estética, mas metodológica, pois permite construir uma narrativa completa da evolução do empreendimento.

No primeiro momento, correspondente ao cenário anterior à obra, a IA é utilizada para reconstruir o ambiente natural, removendo completamente a estrutura da ponte. O terreno deve aparecer sem qualquer sinal de intervenção, sem escavações, acessos provisórios ou movimentação de solo. A vegetação deve ser orgânica e irregular, sem qualquer indício de intervenção humana.

Esse cenário é fundamental porque estabelece a linha de base visual. Ele permite que todas as transformações posteriores sejam percebidas com clareza, reforçando o impacto da obra no território.

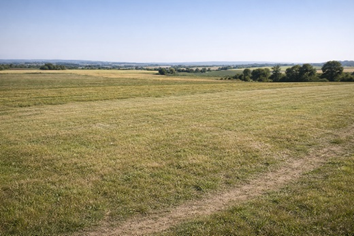

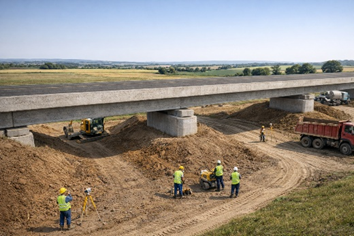

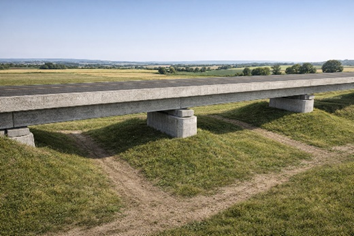

Figura 04 – Imagens geradas por IA: antes, durante e depois

No segundo momento, correspondente à fase de construção, a complexidade aumenta significativamente. A IA deve representar uma etapa executiva realista, respeitando a lógica construtiva típica de obras de arte especiais. As fundações profundas já devem estar executadas e enterradas, enquanto os blocos de coroamento permanecem visíveis. A superestrutura pode estar em fase de execução ou finalização, e o entorno deve apresentar sinais claros de terraplenagem, com taludes em formação e solo compactado.

Nesse cenário, a presença de equipamentos e trabalhadores é essencial, mas deve seguir uma lógica realista. Escavadeiras, rolos compactadores e caminhões basculantes devem estar posicionados de forma coerente com a atividade executada. Os trabalhadores devem estar utilizando EPIs e realizando tarefas plausíveis, como nivelamento, compactação ou controle topográfico.

No terceiro momento, correspondente à condição final, a estrutura aparece concluída e integrada ao ambiente. O terreno deve estar estabilizado, com taludes definidos e caminhos de serviço consolidados. A vegetação começa a se recompor, mas ainda apresenta marcas da intervenção. O objetivo não é criar um cenário idealizado, mas sim representar uma condição final plausível de obra recém-entregue.

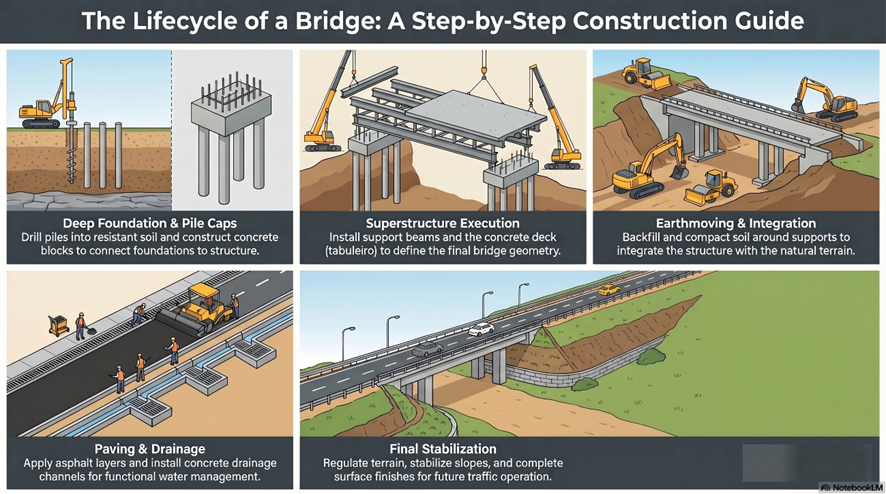

Figura 05 – Criação do infográfico instrucional com o processo executivo

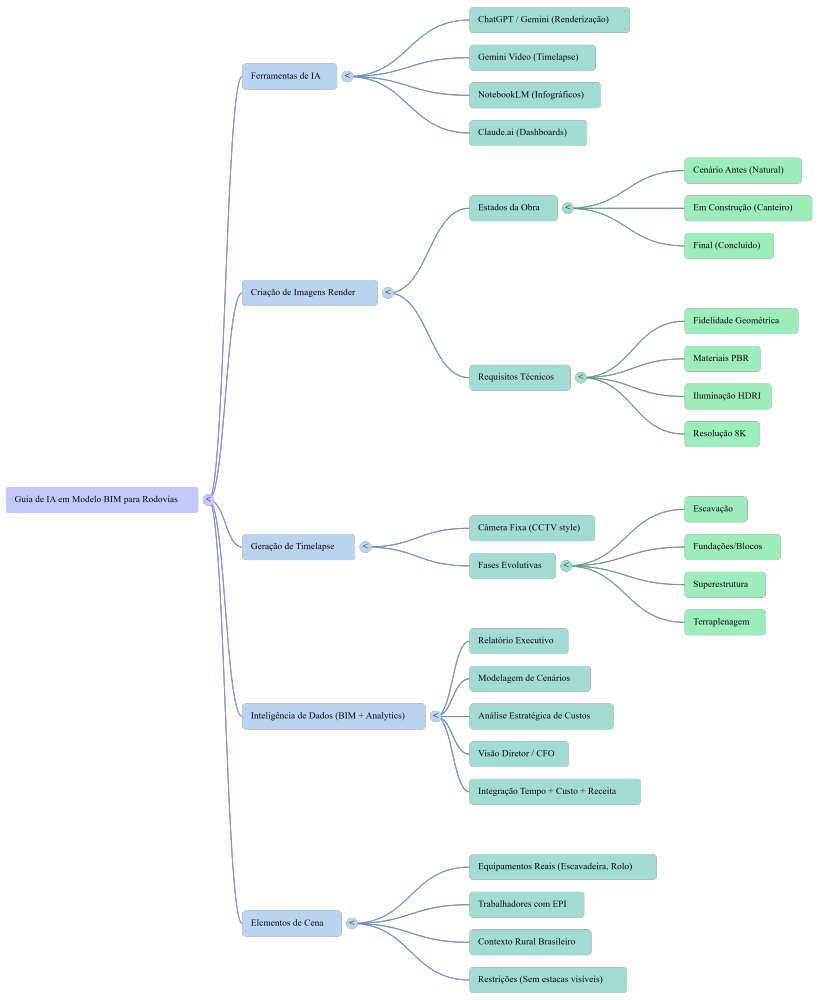

Figura 06 – Criação do Mapa Mental com o processo estratégico de preparação para geração de timelapses

Ferramentas utilizadas na geração de imagens

A geração dessas imagens é realizada com ferramentas de IA como ChatGPT (com geração de imagem) e Gemini. Essas plataformas permitem transformar imagens-base do Navisworks em renderizações com qualidade fotográfica, a partir de prompts estruturados.

O diferencial não está apenas na ferramenta, mas na forma como ela é utilizada. Em vez de prompts genéricos, são utilizados prompts altamente detalhados, que especificam cada aspecto da cena.

Prompt engineering como extensão do modelo BIM

A qualidade dos resultados obtidos nessa fase depende diretamente da construção dos prompts. Nesse workflow, o prompt deixa de ser um comando simples e passa a atuar como uma extensão do modelo BIM, funcionando como uma especificação técnica para a IA.

Os prompts são estruturados em blocos que refletem a lógica da engenharia. A geometria é tratada como elemento intocável, devendo ser preservada integralmente. A câmera é definida com precisão, garantindo que o enquadramento seja mantido. O ambiente é descrito em detalhes, incluindo características do terreno, vegetação e horizonte.

Além disso, os prompts incluem restrições negativas explícitas, proibindo a inserção de elementos que comprometam a coerência do modelo. Isso inclui itens como fundações aparentes, elementos urbanos, estilizações exageradas ou alterações geométricas.

Esse nível de detalhamento é o que garante que a IA produza resultados tecnicamente confiáveis. Sem esse controle, o modelo generativo tende a “interpretar” a cena, introduzindo variações que podem comprometer a fidelidade do projeto.

Fidelidade geométrica como princípio central

Um dos maiores riscos da aplicação de IA em engenharia é a distorção da geometria. Em projetos de infraestrutura, isso não é aceitável, pois a geometria está diretamente relacionada ao desempenho estrutural e à viabilidade construtiva.

Por isso, a fidelidade geométrica é tratada como princípio inegociável. A IA não deve reinterpretar o modelo, mas apenas enriquecê-lo visualmente. Isso significa que proporções, alinhamentos, espessuras e posicionamentos devem ser mantidos exatamente como definidos no BIM.

Esse cuidado garante que as imagens possam ser utilizadas não apenas para comunicação, mas também como suporte à análise técnica.

Configuração de renderização para realismo de engenharia

Outro elemento essencial dessa fase é a configuração da renderização. Para atingir um nível adequado de realismo, são utilizados conceitos como Physically Based Rendering (PBR), ray tracing e iluminação global.

As texturas PBR permitem representar materiais como concreto e solo com alta fidelidade, incluindo variações de cor, rugosidade e desgaste. O ray tracing garante o comportamento realista da luz, incluindo reflexos e sombras, enquanto a iluminação global simula a interação da luz com o ambiente.

Esses elementos são fundamentais para criar imagens que não apenas pareçam realistas, mas que também transmitam informações relevantes sobre o comportamento dos materiais e do ambiente.

Valor estratégico da visualização com IA

Ao final dessa fase, o modelo BIM é transformado em um conjunto de representações visuais de alto valor. Essas imagens podem ser utilizadas em diferentes contextos, como apresentações para stakeholders, validação de soluções, planejamento executivo e comunicação institucional.

Mais do que isso, a visualização com IA permite antecipar cenários, testar hipóteses e melhorar a compreensão do projeto como um todo. Quando integrada ao BIM 4D e 5D, essa capacidade se torna ainda mais poderosa, pois conecta visualização, tempo e custo em um único fluxo.

Essa integração prepara o terreno para a Fase 3, na qual a dimensão temporal e a análise de dados são incorporadas, elevando o workflow a um novo nível de maturidade.

Fase 3 – Animação e Inteligência de Dados: Da Simulação Visual à Análise de Constructibilidade com IA

Se a Fase 2 representa a transformação do modelo BIM em uma narrativa visual estática, a Fase 3 marca a evolução desse processo para uma dimensão dinâmica e analítica, na qual o projeto passa a ser interpretado ao longo do tempo e analisado sob a ótica de desempenho, custo e estratégia. Trata-se da etapa em que o BIM deixa de ser apenas visualização e passa a atuar como plataforma de simulação e inteligência.

Essa fase é estruturada em três grandes frentes integradas: a geração de timelapse construtivo, a transformação de dados em dashboards analíticos e a consolidação do conhecimento por meio de artefatos instrucionais. O elemento comum entre essas frentes é o uso da Inteligência Artificial como mecanismo de tradução — seja da geometria para movimento, seja dos dados para decisão.

Timelapse multifase como simulação construtiva baseada no modelo BIM

A primeira aplicação dessa fase é a geração de um timelapse multifase da construção, que representa a evolução da obra ao longo do tempo com base no modelo IFC previamente estruturado no Navisworks.

Diferentemente de animações tradicionais, o timelapse proposto não busca um efeito cinematográfico, mas sim uma representação técnica e fiel da sequência construtiva. Para isso, adota-se um princípio fundamental: a câmera deve permanecer fixa durante toda a simulação, replicando exatamente o enquadramento definido na Fase 2.

Essa decisão tem implicações importantes. Ao manter o ponto de vista constante, a percepção de mudança passa a estar exclusivamente na obra e no terreno, permitindo uma leitura clara da evolução construtiva. Isso transforma o timelapse em uma ferramenta de análise, e não apenas de apresentação.

A sequência construtiva é estruturada em fases realistas, coerentes com a execução de uma obra de arte especial. Inicialmente, observa-se o terreno em seu estado natural, sem qualquer intervenção. Em seguida, inicia-se a fase de escavação, com movimentação de solo, criação de plataformas de trabalho e surgimento de acessos provisórios.

Na fase subsequente, surgem os elementos de fundação, com a execução dos blocos de coroamento. Embora as estacas estejam presentes na lógica do modelo, elas permanecem ocultas sob o terreno, reforçando o compromisso com a representação realista da obra. A partir desse ponto, inicia-se a construção da superestrutura, com o desenvolvimento progressivo do tabuleiro da ponte.

A fase final envolve a integração da terraplenagem, com o reaterro ao redor dos apoios, conformação de taludes e compactação do solo. O processo culmina com a estabilização do terreno e a consolidação da obra em seu estado final.

Ferramentas e controle por prompts na geração de timelapse

A geração desse timelapse é realizada com ferramentas como Gemini Video Generation, que permitem criar vídeos a partir de descrições estruturadas. No entanto, assim como na Fase 2, o diferencial não está na ferramenta, mas na qualidade do controle exercido por meio dos prompts.

Os prompts utilizados nessa etapa são ainda mais complexos, pois precisam controlar não apenas a geometria e o ambiente, mas também a evolução temporal da cena. Eles definem a sequência das fases, o comportamento dos equipamentos, a presença dos trabalhadores e as transformações do terreno.

Um dos aspectos mais críticos é o controle da geometria ao longo do tempo. A ponte deve evoluir de forma progressiva, mas sua configuração final deve ser exatamente igual ao modelo de referência. Isso exige que o prompt estabeleça claramente que não pode haver deformações, reinterpretações ou mudanças estruturais.

Além disso, o comportamento dos equipamentos deve seguir uma lógica realista. Escavadeiras devem aparecer durante a fase de movimentação de terra, caminhões devem realizar transporte de material, e compactadores devem atuar na conformação do terreno. Esses elementos não podem surgir de forma aleatória, mas sim como parte de uma sequência coerente.

Outro ponto importante é a evolução do ambiente. O terreno deve passar por transformações progressivas, desde o estado natural até a condição final estabilizada. Marcas de pneus, áreas compactadas e variações de textura devem aparecer de forma gradual, reforçando o realismo da simulação.

Valor do timelapse para análise de constructibilidade

O timelapse multifase não é apenas uma ferramenta visual, mas um instrumento poderoso para análise de constructibilidade. Ao observar a sequência construtiva de forma contínua, é possível identificar pontos críticos, avaliar a lógica de execução e antecipar possíveis interferências.

Por exemplo, a relação entre terraplenagem e estrutura pode ser analisada de forma mais clara, permitindo verificar se o sequenciamento adotado é adequado. Da mesma forma, a movimentação de equipamentos pode ser avaliada em termos de logística e eficiência.

Essa capacidade de simulação visual contribui diretamente para a tomada de decisão, especialmente em fases iniciais do projeto, onde alterações ainda podem ser realizadas com menor impacto. Ao integrar o timelapse ao BIM 4D, cria-se um ambiente no qual o tempo deixa de ser uma variável abstrata e passa a ser visualizado de forma concreta.

Da simulação à inteligência: análise de dados com IA

A segunda frente da Fase 3 consiste na transformação de dados em inteligência executiva. A partir das planilhas geradas no processo BIM 5D, contendo informações de custo, quantitativos e cronograma, a IA é utilizada para produzir análises estratégicas.

Ferramentas como Claude.ai são particularmente adequadas para essa etapa, pois permitem trabalhar com grandes volumes de dados e gerar interpretações estruturadas. O uso de prompts específicos orienta a IA a atuar como um especialista em engenharia e gestão, analisando os dados sob uma perspectiva estratégica.

Esses prompts são estruturados para evitar respostas descritivas e incentivar análises interpretativas. A IA é orientada a identificar tendências, relacionar variáveis e propor cenários, sempre conectando tempo, custo e desempenho da obra.

Por exemplo, a análise pode identificar concentrações de custo em determinadas etapas, apontar riscos de atraso associados a atividades críticas ou avaliar a eficiência do uso de equipamentos. Esse tipo de insight é fundamental para a gestão do projeto, pois permite antecipar problemas e otimizar recursos.

Dashboards executivos no estilo Power BI

Os resultados dessa análise são estruturados em formato de dashboards executivos, com lógica semelhante à utilizada em ferramentas como Power BI. Embora a geração ocorra via IA, o objetivo é reproduzir a clareza e a objetividade de um ambiente de Business Intelligence.

Os dashboards organizam informações em indicadores-chave, como progresso físico, desempenho financeiro, desvios de custo e aderência ao cronograma. Essa estrutura facilita a leitura e permite que gestores tomem decisões com base em dados consolidados.

Um dos principais ganhos dessa abordagem é a capacidade de transformar planilhas complexas em informações acessíveis. Em vez de navegar por grandes volumes de dados, o usuário passa a ter uma visão sintética do projeto, com foco nos aspectos mais relevantes.

Essa integração entre BIM e analytics representa um avanço significativo, pois conecta o modelo técnico à gestão estratégica, reduzindo a distância entre engenharia e tomada de decisão.

Infográficos e consolidação do conhecimento

A terceira frente da Fase 3 envolve a consolidação do conhecimento gerado ao longo do processo. Ferramentas como NotebookLM permitem transformar o workflow em infográficos e guias instrucionais, facilitando a disseminação de boas práticas.

Esses artefatos são particularmente úteis em ambientes organizacionais, onde a padronização de processos é essencial para garantir qualidade e eficiência. Ao documentar o fluxo de forma clara e visual, torna-se mais fácil capacitar equipes e replicar o método em diferentes projetos.

Além disso, os infográficos contribuem para a comunicação interna e externa, permitindo que o processo seja compreendido por diferentes públicos, desde equipes técnicas até gestores e clientes.

Integração das ferramentas ao longo da Fase 3

Ao longo dessa fase, diferentes ferramentas tecnológicas atuam de forma integrada. O Navisworks continua sendo a base para a definição da lógica construtiva e do BIM 4D. O Gemini Video Generation é utilizado para a criação do timelapse, enquanto o Claude.ai atua na análise de dados e geração de dashboards. O NotebookLM complementa o processo com a consolidação do conhecimento.

O valor desse ecossistema não está em cada ferramenta isoladamente, mas na forma como elas se conectam em um fluxo contínuo. Cada etapa utiliza a saída da anterior como entrada, criando um processo integrado que vai da geometria à decisão.

Conclusão

O workflow apresentado ao longo deste artigo demonstra de forma clara que a integração entre BIM 4D/5D e Inteligência Artificial representa um avanço significativo na forma como projetos de infraestrutura são concebidos, analisados e comunicados. Mais do que uma simples combinação de ferramentas, trata-se de uma mudança de paradigma, na qual o modelo digital deixa de ser um repositório de informações e passa a atuar como uma plataforma ativa de geração de valor.

Ao estruturar o processo a partir de uma base sólida em BIM 4D e 5D, com uso de ferramentas como Civil 3D, Navisworks e Orçafascio, garante-se que o modelo contenha não apenas a geometria, mas também a dimensão temporal e financeira do empreendimento. Essa base é essencial, pois assegura que todas as etapas posteriores, especialmente aquelas envolvendo Inteligência Artificial, estejam ancoradas em dados confiáveis e tecnicamente consistentes.

A integração com IA, por sua vez, amplia significativamente o alcance do modelo. Na Fase 2, a transformação do modelo técnico em imagens realistas permite construir uma narrativa visual que conecta diferentes momentos da obra, facilitando a comunicação com stakeholders e reduzindo ambiguidades na interpretação do projeto. A utilização de prompts estruturados e o controle rigoroso da fidelidade geométrica garantem que essa visualização não seja apenas estética, mas também tecnicamente confiável.

Na Fase 3, o processo atinge um novo nível de maturidade ao incorporar a dimensão temporal e analítica. A geração de timelapse multifase permite visualizar a sequência construtiva de forma integrada, transformando o planejamento em uma experiência visual concreta. Essa capacidade de simulação contribui diretamente para a análise de constructibilidade, permitindo identificar gargalos, avaliar estratégias de execução e antecipar riscos de forma mais eficiente.

Paralelamente, a utilização da IA para análise de dados representa um avanço importante na forma como as informações do projeto são interpretadas. Ao transformar planilhas de custo e prazo em dashboards executivos, com lógica semelhante à de ferramentas como Power BI, o workflow aproxima o universo técnico da engenharia do universo estratégico da gestão. A informação deixa de ser fragmentada e passa a ser estruturada de forma clara, permitindo decisões mais rápidas e embasadas.

Outro aspecto relevante é a capacidade de consolidação e disseminação do conhecimento. A geração de infográficos e materiais instrucionais permite padronizar o processo e facilitar sua replicação em diferentes projetos, contribuindo para o aumento da maturidade BIM nas organizações.

O grande diferencial desse workflow está na integração entre todas as etapas. O modelo BIM não é tratado como um fim em si mesmo, mas como o ponto de partida para um ecossistema mais amplo, que inclui visualização, simulação, análise e comunicação. A Inteligência Artificial, nesse contexto, não substitui o BIM, mas atua como um catalisador, ampliando sua capacidade de gerar valor.

Do ponto de vista da engenharia de infraestrutura, essa abordagem tem implicações profundas. Projetos passam a ser concebidos com maior previsibilidade, equipes conseguem visualizar melhor a execução antes da obra, gestores têm acesso a informações mais claras e decisões podem ser tomadas com base em análises integradas. A constructibilidade deixa de ser uma avaliação tardia e passa a ser incorporada desde as fases iniciais do projeto.

Além disso, o workflow proposto demonstra que é possível integrar diferentes ferramentas tecnológicas de forma coerente, sem a necessidade de soluções extremamente complexas ou inacessíveis. O uso combinado de softwares amplamente adotados no mercado com plataformas de IA cria um ambiente acessível e escalável, que pode ser adaptado a diferentes realidades organizacionais.

Por fim, é importante destacar que o sucesso desse tipo de abordagem depende não apenas das ferramentas utilizadas, mas da forma como elas são integradas em um processo estruturado. A definição clara de fluxos, o uso consciente de prompts, a garantia da qualidade dos modelos e a capacitação das equipes são elementos fundamentais para que a IA seja utilizada de forma eficaz.

O caminho apresentado neste artigo não é um modelo único ou definitivo, mas uma proposta prática e estruturada que pode ser adaptada e evoluída conforme as necessidades de cada projeto. O mais importante é compreender que o futuro da engenharia de infraestrutura não está apenas na adoção de novas tecnologias, mas na capacidade de integrá-las de forma inteligente, transformando dados em informação, informação em conhecimento e conhecimento em decisão.
